AUTRES ESSAIS MECANIQUES RHEOLOGIQUES THERMIQUES

& METALLOGRAPHIE

(OTHERS MECHANICAL RHEOLOGICAL THERMAL TESTS AND METALLOGRAPHY)

(Nous contacter pour des essais ou une étude)

Retour à l'index


Nous réalisons toute une gamme d'essais mécaniques, rhéologiques et thermiques selon les normes en vigueur ou selon le protocole que vous souhaitez :



ESSAIS DE RESILIENCE CHARPY (1 Joule / 4 J / 7,5 J) :

(CHARPY IMPACT TEST)

- Détermination de la résistance Charpy : NF EN ISO 179 Février 2001 (NF T51-035)

- Plastics - Determination of Charpy impact strength : ISO 179

Procédure :

Taille des éprouvettes : 80 mm x 10 mm x épaisseur (entaillée ou non)



MESURE DE LA TEMPERATURE DE FLECHISSEMENT SOUS CHARGE - TFC

(HEAT DEFLECTION / DISTORSION TEMPERATURE - HDT or DEFLECTION TEMPERATURE UNDER LOAD - DTUL) :

- Détermination de la température de fléchissement sous charge Partie 1 : méthode d'essai générale : NF EN ISO 75-1 Février 2005 (NF T51-005-1)

- Détermination de la température de fléchissement sous charge Partie 2 : plastiques et ébonite : NF EN ISO 75-2 Février 2005 (NF T51-005-2)

- Détermination de la température de fléchissement sous charge Partie 3 : stratifiés thermodurcissables à haute résistance et plastiques renforcés de fibres longues : NF EN ISO 75-3 Février 2005 (NF T51-005-3)

- Deflection Temperature Under Load (DTUL or HDT) : ISO 75 ; ASTM D648

Procédure :

- Charge : 0,45 MPa (Méthode B : PP, ...) ; 1,80 MPa (Méthode A : ABS, PBT, PET, POM, ...) ; 8,00 MPa (Méthode C : Composites)

- Montée en température : 2°C/min

- Taille des éprouvettes :

* ASTM : 5" x 1/2" x 1/4"

* ISO : 120 mm x 10 mm x 4 mm (appui sur surface 4 mm)

* ISO : 80 mm x 10 mm x 4 mm (appui sur surface 10 mm)

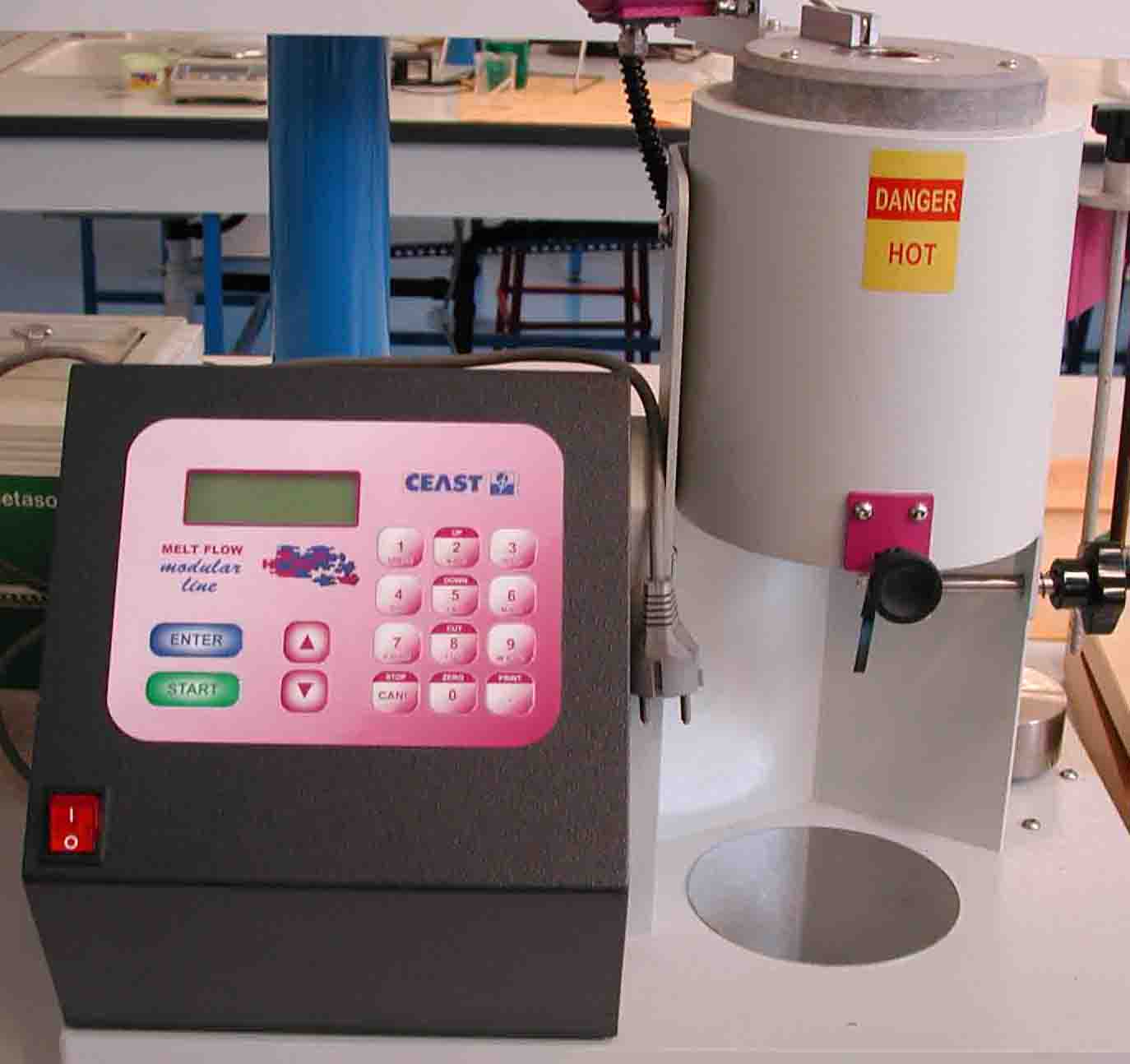

MESURE DE L'INDICE DE FLUIDITE A CHAUD - IFC EN MASSE (g/600 s) OU EN VOLUME (cm3/600 s)

(MELT FLOW INDEX - MFI / MELT FLOW RATE - MFR or MELT VOLUME RATE - MVR / MELT VOLUME INDEX - MVI ) :

Caractéristiques du plastomètre d'extrusion :

• Domaine de charges d'essai de 0,325 kg (piston seul) à 21,6 kg
• Domaine de température de 50 à 400°C
• Régulation de température du type PID à deux zones de chauffage
• Résolution de l'affichage de température : 0,1°C
• Stabilité thermique : ± 0,2°C de 50 à 400°C
• Précision de l'encodeur : ± 0,02 mm



- Détermination de l'indice de fluidité à chaud des thermoplastiques, en masse (MFR) et en volume (MVR) : NF EN 1133 Novembre 2005 (NF T 51-038)

- Plastics – Determination of the melt mass-flow rate (MFR) and the melt volume-flow rate (MVR) of thermoplastics : ISO 1133

- Standard Test Method for Melt Flow Rates of Thermoplastics by Extrusion Plastometer : ASTM D-1238-10

Procédure par type de polymère :

- PP : Masse nominale en kg = 2,16 kg ; T° = 230°C ; Diamètre de la filière = 2,1 mm ; t = 600 s

- PE : Masse nominale en kg = 2,16 kg ; T° = 190°C ; Diamètre de la filière = 2,1 mm ; t = 600 s



L’indice de fluidité à chaud (IF) est donné, en grammes durant le temps de référence, par la formule :

IF (T,M) = ( S x m ) / t

T : température d’essai (°C)

M : charge nominale (kg)

S : temps de référence (s)

m : masse moyenne des extrudats obtenus (g)

t : intervalle de temps (s) entre les deux coupes d’un extrudat s





RHEOMETRE DYNAMIQUE A CONTRAINTE IMPOSEE :

(DYNAMICAL RHEOMETER)

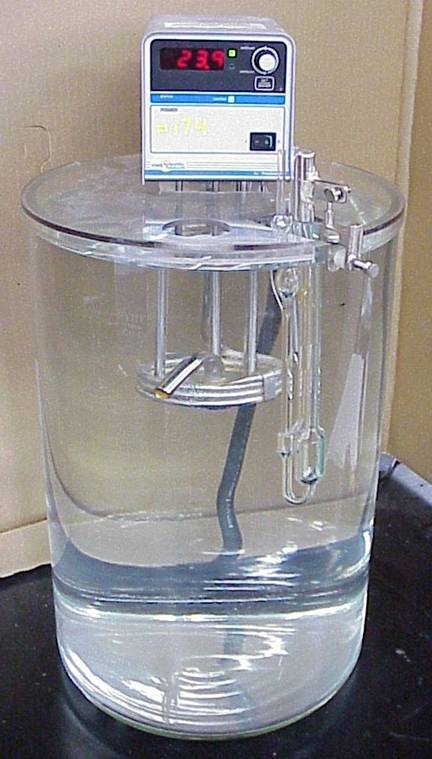

RHEOMETRIE CAPILLAIRE DES POLYMERES EN SOLUTIONS DILUEES SELON CANNON-FENSKE (routine & reverse flow) & UBBELOHDE (ASTM, DIN, -micro) selon les normes ISO/DIN 3104-3105, ASTM D2515, ASTM D445-446, UNE 400313, DIN 51562, BS 188, NF T60-100 (Viscosité inhérente, viscosité intrinsèque, viscosité relative) :

(CAPILLARY RHEOMETRY OF POLYMERS IN DILUTE SOLUTION - INHERENT VISCOSITY - INTRINSIC VISCOSITY - RELATIVE VISCOSITY)





- Testing of mineral oil hydrocarbons - measurement of kinematic viscosity by means of the Cannon-Fenske viscometer, for opaque liquids : DIN 51366 Juin 1977

- Plastiques - Résines phénoliques liquides ou en solution - Détermination de la viscosité (Ubbellohde) : NF EN ISO 9371

- Viscometry - Measurement of kinematic viscosity by means of the Ubbelohde viscometer - Part 1: Viscometer specification and measurement procedure : DIN 51562-1

- Viscometry - determination of kinematic viscosity using the Ubbelohde microviscometer : DIN 51562-2

- Viscometry - determination of kinematic viscosity using the Ubbelohde viscometer - viscosity relative increment at short flow times : DIN 51562-3

- Viscometry - Measurement of kinematic viscosity by means of the Ubbelohde viscometer - Part 4: Viscometer calibration and determination of the uncertainty of measurement : DIN 51562-4

- Binders for paints and varnishes - Measurement of the dynamic viscosity of liquid resins - Resin solutions and oils by the capillary viscosimeter of isocelses type according to Ubbelohde : DIN 53177

- Test Method for Dilute Solution Viscosity of Vinyl Chloride Polymers : ASTM D1243

- Test Method for Standard Practice for Dilute Solution Viscosity of Polymers : ASTM D2857

- Test Method for Determining Inherent Viscosity of Poly(Ethylene Terephthalate) (PET) by Glass Capillary Viscometer : ASTM D4603



DURETE SHORE A et D :

(A & D SHORE HARDNESS)

Les mesures de dureté selon SHORE sont une évaluation de la résistance des thermoplastiques, des thermodurcis ("thermodurcissables") et des élastomères à la pénétration d'une pointe ou indenteur de forme différente selon le type de dureté (A ou D). Cette pointe est appliquée sur la surface du matériau selon une force normalisée et l'on mesure la profondeur de pénétration. La mesure se fait sur une échelle allant de 0 à 100 (100 dureté maximale à pénétration nulle, 0 pour une pénétration maximale, soit 2,5 mm)

- Plastiques et ébonite - Détermination de la dureté par pénétration au moyen d'un duromètre (dureté Shore) : NF EN ISO 868 Juillet 2003 (NF T 51-174)

- Cylindres revêtus de caoutchouc - Détermination de la dureté apparente - Partie 2 : méthode au duromètre type Shore : NF EN ISO 7267-2 Novembre 2008 (NF T 47-404-2)

- Caoutchouc vulcanisé ou thermoplastique - Détermination de la dureté par pénétration - Partie 1 : méthode au duromètre (dureté Shore) : NF EN ISO 7619-1 Mars 2006 (NF T 46-052-1)

- Essais relatifs aux chaussées - Produits d'étanchéité pour ouvrages d'art - Dureté - Détermination de la dureté Shore. aoutchouc vulcanisé ou thermoplastique - Détermination de la dureté par pénétration - Partie 1 : méthode au duromètre (dureté Shore) : NF P 98-285 Septembre 1992

- Matériaux énergétiques de défense - Propriétés et analyses physico-chimiques - Dureté Shore : NF T 70-316 Décembre 1995

- Appareils d'appui en caoutchouc - Détermination de la dureté apparente Shore A au moyen d'un duromètre de poche : NF EN XP T47-814 Janvier 2007

- Caoutchouc vulcanisé ou thermoplastique - Détermination de la dureté par pénétration - Partie 1 : méthode au duromètre (dureté Shore) : NF EN ISO 7619-1 Mars 2006 (NF T 46-052-1)

- Standard Test Method for Rubber Property - Durometer Hardness : ASTM D2240-2005

- Testing of rubber - Shore A and Shore D hardness test standard Titre original : Prüfung von Kautschuk und Elastomeren - Härteprüfung nach Shore A und Shore D : DIN 53505 - Août 2000

- Détermination dureté Shore A et D : FIAT-LANCIA 50411 (FIAT-LANCIA)

- Shore Hardness : GME60252 (GENERAL MOTORS/OPEL)

- Recherche de la dureté Shore A et D des élastomères et des matériaux plastiques : IVECO 150411 (IVECO)

- Caoutchoucs et plastiques - Dureté Shore A ou D : D451291 (PSA & RENAULT)

Procédure :

Taille des éprouvettes : 6,4 mm (1/4") d'épaisseur, il est possible de superposer plusieurs éprouvettes plates pour obtenir cette valeur, mais une éprouvette seule est préférable

Mesure : 5 mesures dont on fait la moyenne

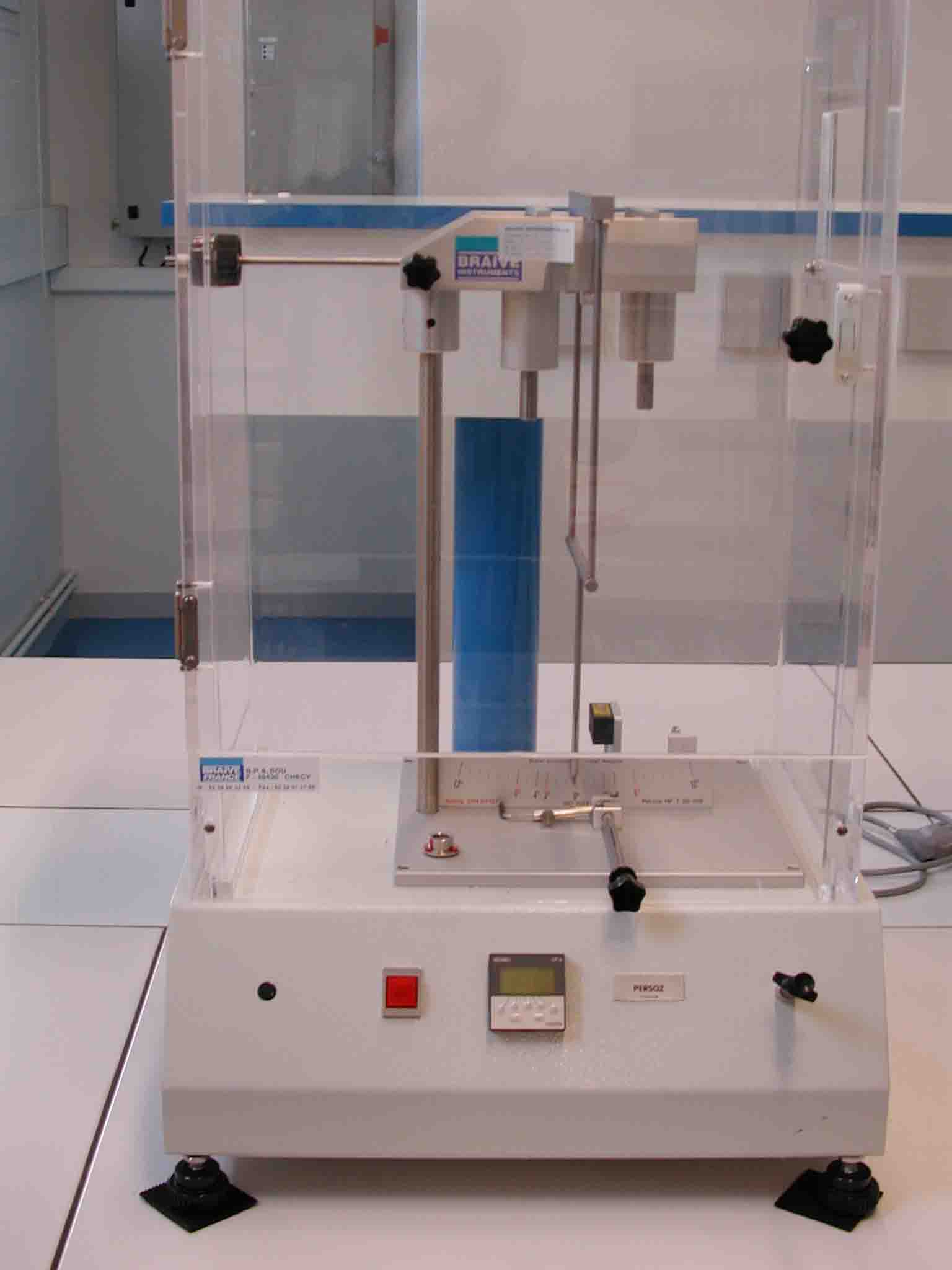

DURETE PENDULAIRE PERSOZ :

(PERSOZ HARDNESS)



- Peintures et vernis. Essai d'amortissement du pendule (Dureté Persoz) : NF EN ISO 1522 (NF T30-016)

- Pendulum hardness test : ASTM D4366

- Paints and varnishes. Pendulum damping test : BS 3900 E5

- Pendelhärte nach König gem : DIN 53157

- Finding the hardness of paint films by means of the persoz method : IVECO 156021 (IVECO)

- Dureté Persoz : PSA D251298 (PEUGEOT)



MESURE D'EPAISSEUR DES REVETEMENTS :

(HAND-HELD COATING THICKNESS MEASURING)





- Mesure d'épaisseur de revêtements non ferromagnétiques sur substrats ferromagnétiques à l'aide de l'induction magnétique :

DIN EN ISO 2178, ASTM B499

- Non-magnetic coatings on magnetic substrates - Measurement of coating thickness by the magnetic method :

DIN EN ISO 2178

- Standard Test Method for Measurement of Coating Thicknesses by the Magnetic Method: Nonmagnetic Coatings on Magnetic Basis Metals :

ASTM B499



DURETE BRINELL

(BRINELL HARDNESS)

- Matériaux métalliques - Essai de dureté Brinell : ISO 6506

- Standard method for Brinell hardness of metallic materials : ASTM E10



DURETE ROCKWELL

(ROCKWELL HARDNESS)

- Sur métaux durs : ISO 3738

- Sur matériaux métalliques : ISO 6508



MICRODURETE VICKERS :

(VICKERS MICROHARDNESS TEST)

- Matériaux métalliques frittés à l'exclusion des métaux-durs - Mesure de la microdureté Vickers : NF A95-329 Mai 1986

- Essai de dureté Vickers sur soudures par résistance par points, par bossages et à la molette (essai sous charge réduite et essai de microdureté) : NF EN ISO 14271 Décembre 2001

- Revêtements métalliques et autres revêtements inorganiques - Essais de microdureté Vickers et Knoop : NF EN ISO 4516 Octobre 2002

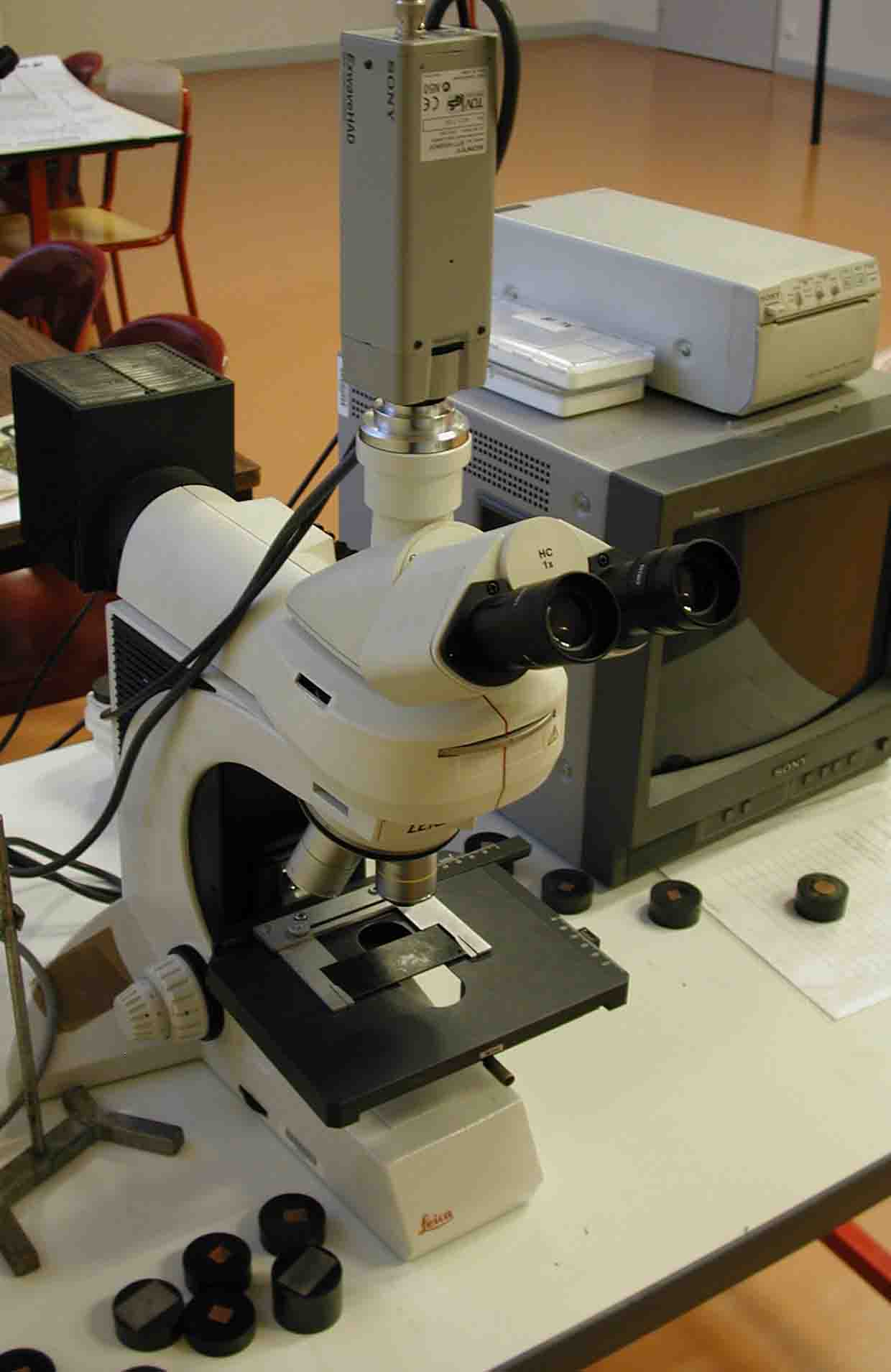

EXAMENS METALLOGRAPHIQUES :

(METALLOGRAPHY)



STRUCTURES MICROGRAPHIQUES :

(MICROGRAPHIC STRUCTURES)



- Détermination de la propreté inclusionnaire sur aciers par examen métallographique selon une méthode dérivée de la norme : ASTM E45

- Détermination de la grosseur de grain, essai Mac Quaid Ehn sur aciers par examen métallographique selon une méthode dérivée de la norme : ASTM E112

- Détermination de la grosseur de grain sur aciers, fontes, cuivre et ses alliages par examen métallographique suivant une méthode simplifiée dérivée des normes : ASTM E112 & E1382

- Détermination du type de structure métallographique des aciers et fontes par examen métallographique par microscopie optique

- Détermination de la profondeur de décarburation et épaisseurs de traitement superficiels sur aciers, fontes, cuivre et ses alliages, aluminium et ses alliages par examen métallographique selon une méthode dérivée de la norme : ASTM E1077



RESISTANCE A L'ABRASION TABER :

(TABER ABRASION RESISTANCE)

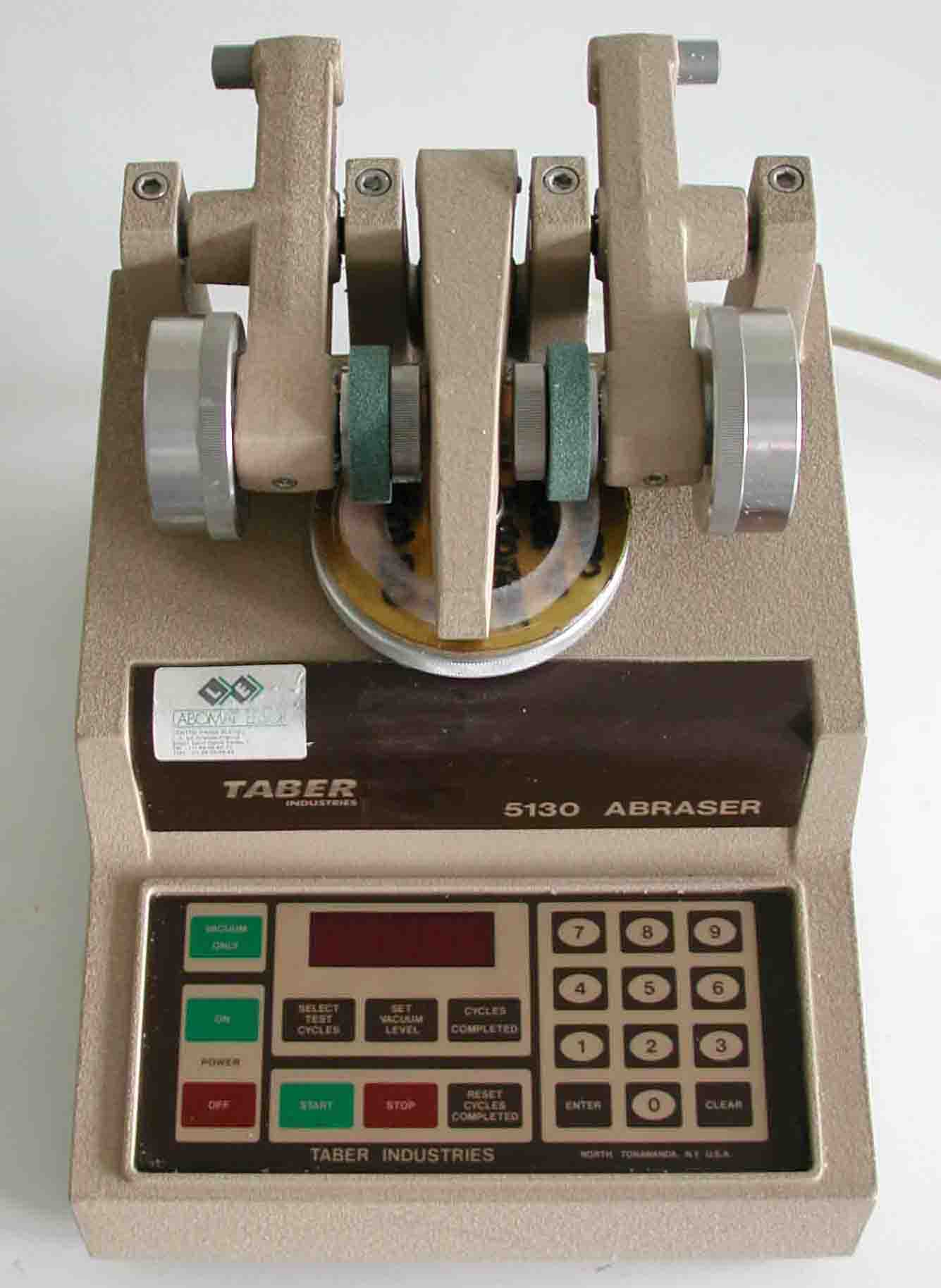

L'abrasimétre circulaire TABER permet d'effectuer des essais d'abrasion (usure) accélérée sur de nombreux matériaux. L'essai consiste à réaliser un nombre de tours défini, puis évaluer l'état de l'échantillon par appréciation visuelle et par perte de masse ou de volume.

Taille des éprouvettes : Eprouvettes circulaires de 110 mm de diamètre avec une épaissseur de 2 à 3 mm au moins et un trou central de 6 mm pour la fixation

Mode opératoire (Exemple) : Pré-abrasion de 200 tours (Pour enlever les traces de démoulant par exemple ou autre contamination) + 200 tours + 500 tours + 500 tours successifs

Résultats : Perte de masse en g ; précision 10-3 g

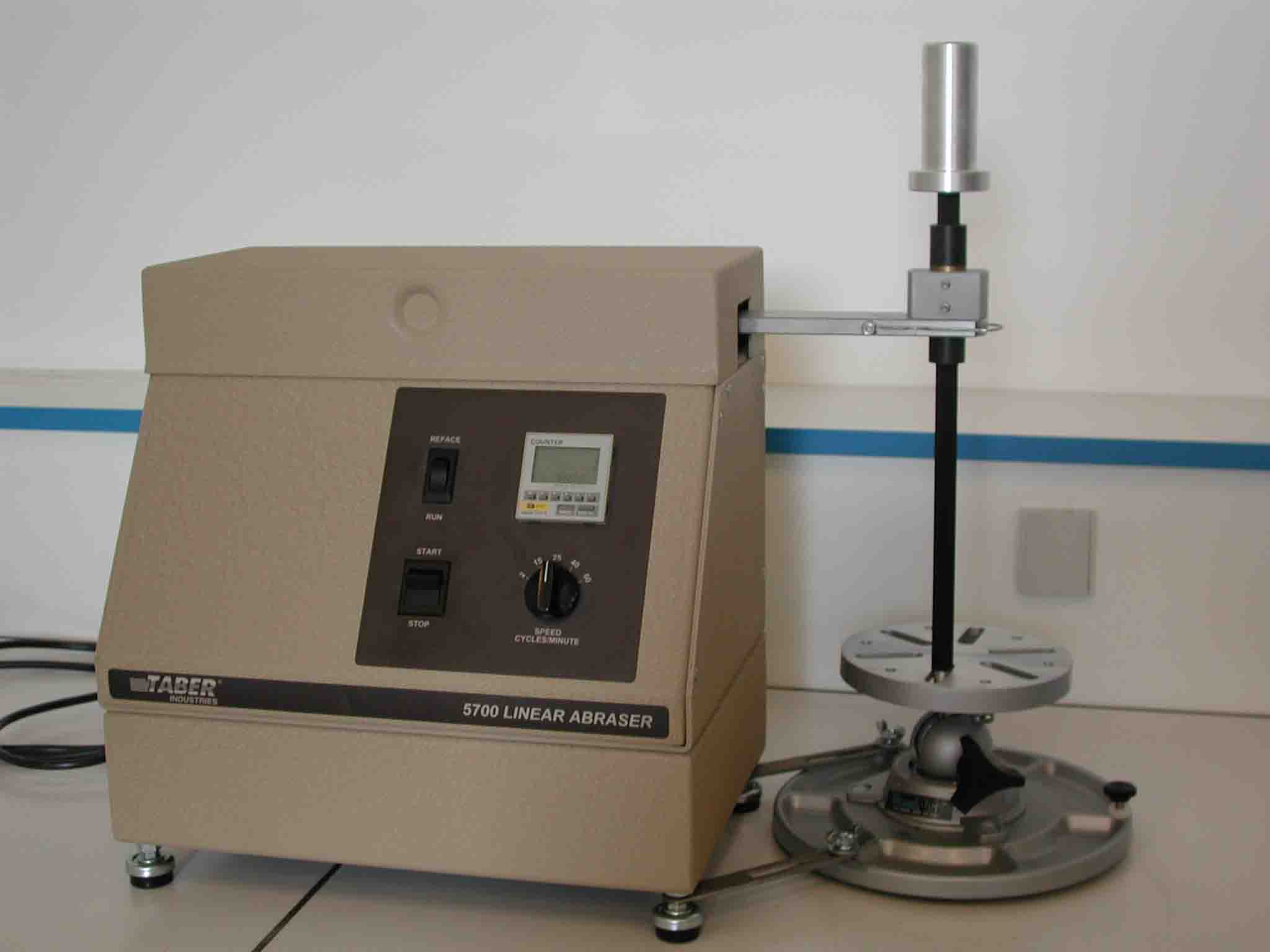

L'abrasimétre linéaire TABER permet de mesurer la résistance à l'abrasion de pièces de toutes tailles et de toutes formes. Il utilise un outil abrasif monté sur un axe flottant permettant de suivre le contour des pièces.

- Revêtements de sol résilients - Détermination de la résistance à l'usure - Partie 2 : essai de Frick-Taber : NF EN 660-2 Juillet 1999 (NF P 62-114-2 & NF P 62-114-2 / A1)

- Supports textiles revêtus de caoutchouc ou de plastique - Détermination de la résistance à l'usure - Partie 1 : appareil d'essai d'abrasion Taber : NF EN ISO 5470-1 Août 1999 (NF G 37-121)

- Détermination de la résistance à l'abrasion du papier et du carton (selon la méthode Taber) : NF Q03-055 Mars 1974

- Supports textiles revêtus de caoutchouc ou de plastique - Détermination de la résistance à l'usure - Partie 1 : appareil d'essai d'abrasion Taber : ISO 5470-1 Juin 1999 (NF EN ISO 5470-1)

- Standard Test Method Using the Taber Abraser for Abrasion Resistance of Dimension Stone Subjected to Foot Traffic : ASTM C1353 2007

- Standard Test Method for Relative Resistance to Wear of Unglazed Ceramic Tile by the Taber Abraser / Note: Reapproved 2002. Titre original : Prüfung des relativen Abriebwiderstandes unglasierter Keramikfliesen mit dem Taber-Scheuergerät / Achtung: Bestätigt 2002 : ASTM C501 1984

- Standard Test Method for Abrasion Resistance of Organic Coatings by the Taber Abraser : ASTM D4060 2007

- Standard Test Method for Resistance to Bending of Paper and Paperboard (Taber-Type Tester in Basic Configuration) / Note: Reapproved 2002. Titre original : Bestimmung der Biegefestigkeit von Papier und Pappe (Grundausrüstung eines Prüfgeräts nach Taber) / Achtung: Bestätigt 2002 : ASTM 5342 1997

- Standard Test Method for Resistance to Bending of Paper of Low Bending Stiffness (Taber-Type Tester in 0 to 10 Taber Stiffness Unit Configuration) / Note: Reapproved 2002. Titre original : Bestimmung der Biegefestigkeit von biegesteifem Papier (Prüfgerät nach Taber, ausgerüstet für 0 bis 10 Taber-Steifeeinheiten) : ASTM D 5650 1997

- Standard Test Method for Determination of Abrasion Resistance of Images Produced from Copiers and Printers (Taber Method) : ASTM F 1478 200

- Resilient floor coverings - Determination of wear resistance - Part 2: Frick-Taber test - German version EN 660-2:1999. Titre original : Elastische Bodenbeläge - Ermittlung des Verschleißverhaltens - Teil 2: Frick-Taber-Prüfung - Deutsche Fassung EN 660-2:1999 : DIN EN 660-2 Juin 1999

- Septembre 1999 Rubber- or plastics-coated fabrics - Determination of abrasion resistance - Part 1: Taber abrader (ISO 5470-1:1999) - German version EN ISO 5470-1:1999. Titre original : Mit Kautschuk oder Kunststoff beschichtete Textilien - Bestimmung des Abriebwiderstandes - Teil 1: Taber-Abriebprüfgerät (ISO 5470-1:1999) - Deutsche Fassung EN ISO 5470-1:1999 : DIN EN ISO 5470-1

- Paper and board - Determination of stiffness - Taber stiffness tester method. : JIS MP 8125 Décembre 2000
